「XPC-4」設定パラメータ

・X680x0 768x512ドットモード
・hp2335(ヒューレットパッカード)
・RGB出力モード1600x1200


表示幅     	48	47	45	44	43	42	41	40	39	38
オーバースキャン	0	1	2	3	4	5	6	7	8	9
水平位置    	100	100	100	100	100	100	100	100	100	100
垂直位置    	63	63	63	63	63	63	63	63	63	63
水平表示幅   	0	0	0	0	3	11	19	28	36	45
垂直表示幅   	0	0	0	0	0	0	0	0	0	0
入力水平位置  	25	30	−	−	32	32	32	32	32	32
入力垂直位置  	32	32	32	32	32	32	32	32	32	32
入力水平表示幅 	48	39		36	33	33	33	33	33	33
入力垂直表示幅 	60	60	60	60	60	60	60	60	60	60
ドットクロック 	1104	1104	1104	1104	1104	1104	1104	1104	1104	1104
スキュー		13	13	13	13	13	13	13	13	13	13

こう設定することで、768x512ドットモードが完全に切れることなく2倍拡大のドットバイドットで表示されます。

モニタによって調整値は異なってくるので、パラメータをhp2335用に合わせたからといって綺麗に映るわけではありません。

各自対応のこと。

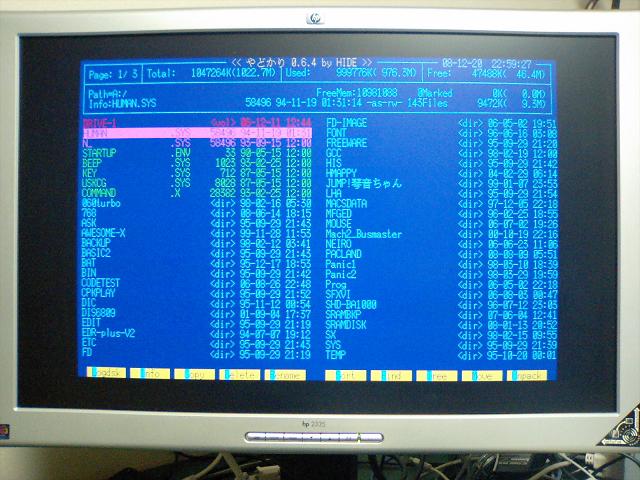

768x512ドットモード

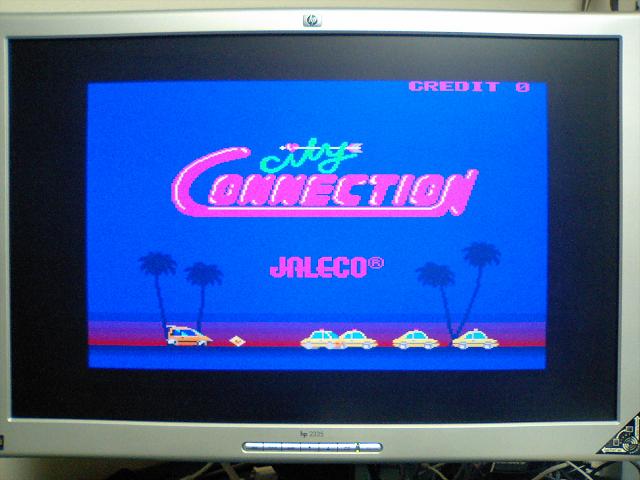

X68用某ゲームタイトル

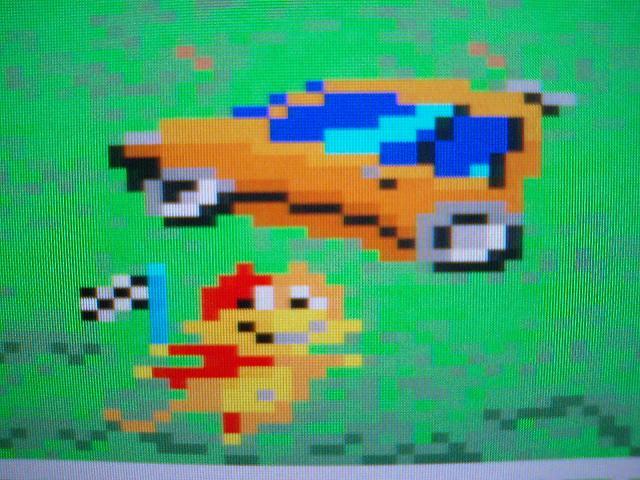

ドットの拡大画面


スペースハリアー

X68030 (RGB OUT) → (RGB IN) XPC-4 (DVI-D OUT) → (DVI-D IN) HDRECS で録画した生画像(XGA)
